IPsec
PDF 파일 3번 내용은 wireshark 사용법이여서 skip 하였습니다...
================ xxx.net ==================
autostart = False
[192.168.50.9]
workingdir = D:\Virtual lab\iscw\working
[[3745]]
image = D:\ios\unzip-c3745-adventerprisek9-mz.124-12.bin
ram = 128
idlepc = 0x60a812d4
[[ROUTER r1]]
model = 3745
f0/0 = sw 1
[[ROUTER r2]]
model = 3745
f0/0 = sw 2
s1/0 = r3 s1/0
[[ROUTER r3]]
model = 3745
[[ETHSW sw]]
1 = access 1
2 = access 1
3 = access 1 NIO_gen_eth:\Device\NPF_{0C806B74-0793-4F29-A76B-DFEBCE9F2AD0} ##VMnet1
==========================================
그럼 vmnet1 인터페이스에 ip 를 192.168.12.3/24 를 할당하고 next-hop ping 를 확인한다.
이후 SDM을 설치하기 위해서 필요한 작업이다. 또한 route add 로 필요한 네트워크 대역도 역시 추가하자!!

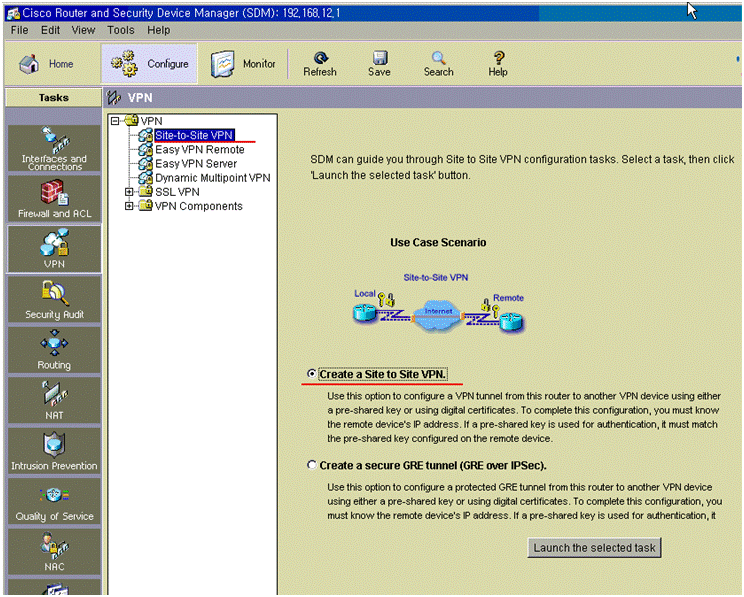

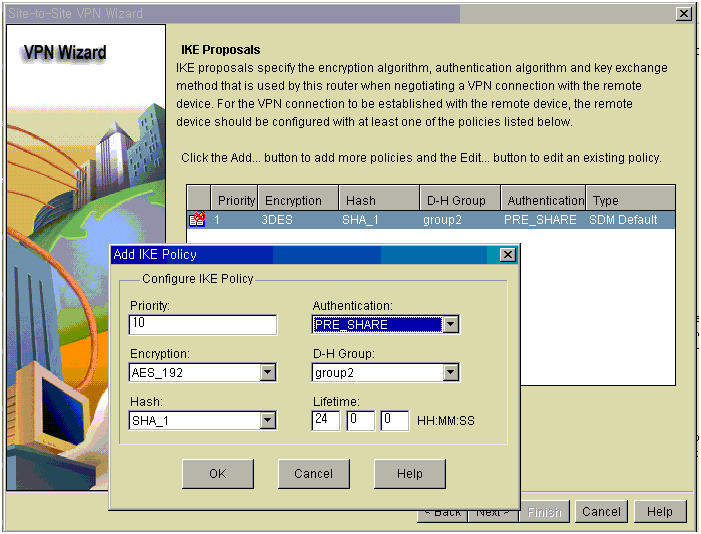

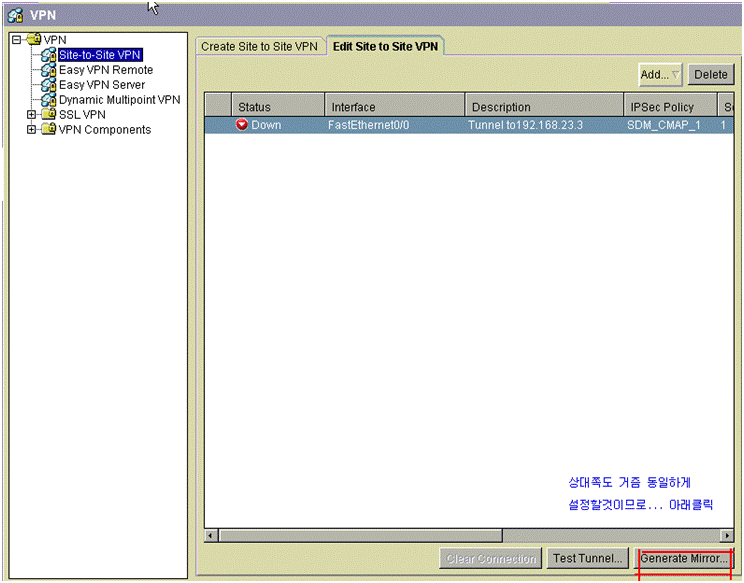

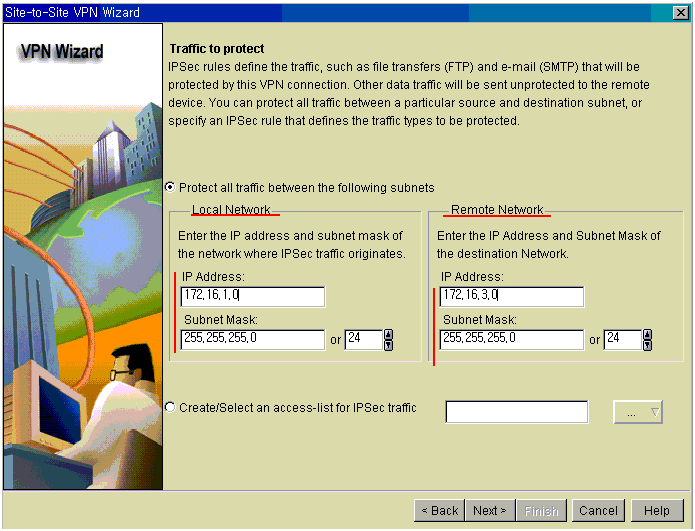

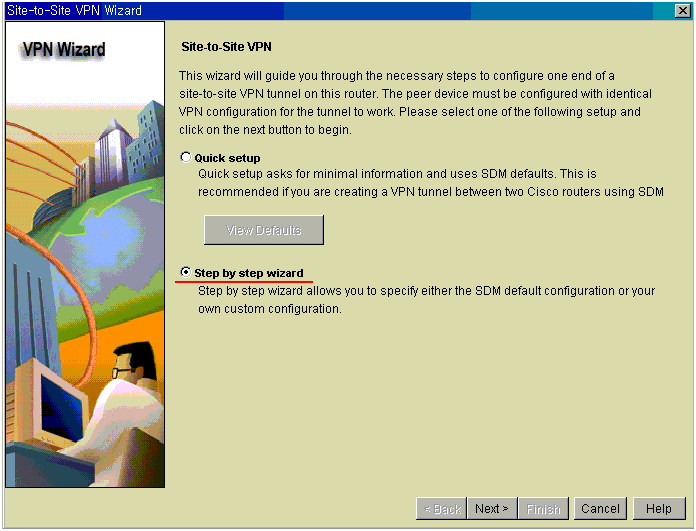

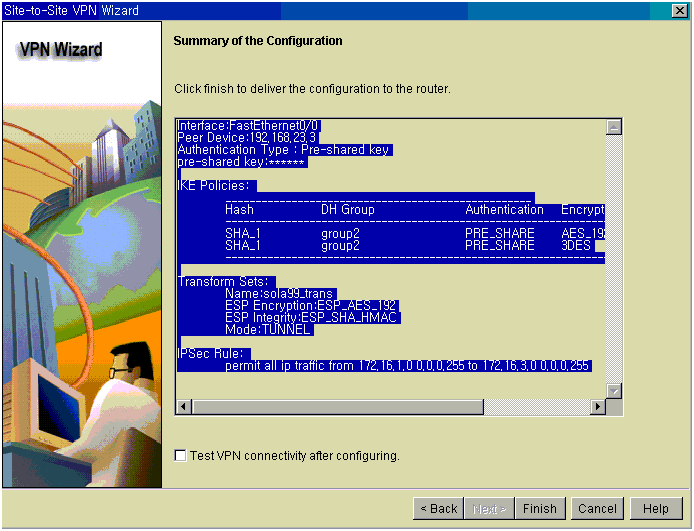

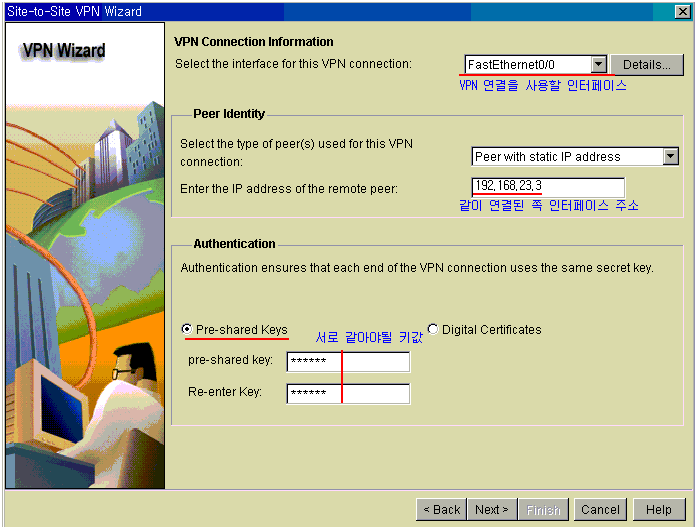

이상으로 SDM 을 이용하여서 site-to-site vpn 을 설정하였다~~

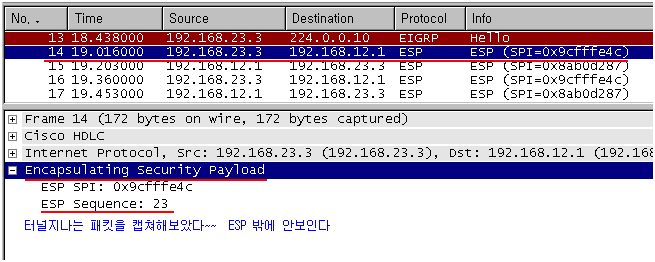

첨부파일은 xxx.net 파일과 패킷캡쳐파일과 라우터 cfg 파일이다.
