1. Multicast Routing Protocol
Multicast Routing Protocol은 Distribute Tree를 만들기 위해 라우터 간에 이루어지는 Protocol로 Root Router를
어떤 방식으로 선정하는냐에 따라 Source Distribute Tree 방식과 Shared Distribute Tree 방식으로 나뉜다.
여기서 Root Router는 IGMP 등록 정보에 따라 Multicast Server의 Data를 수신하는 라우터이다.
1) Source Distribute Tree
각 Multicast Source(Server)마다 하나의 Root Router를 갖는 방식이다.
Source Distribute Tree 방식의 종류로는 pim-dence mode, MOSPF, DVMRP가 있다.
Source Distribute Tree 방식에서 대표적으로 사용하는 pim-dence mode로 다음 Topology를 구성해 보자.
1> Topology
※ R1에 Loopback 인터페이스를 두 개 두어 각 각을 Client로 하고 R2와 R4 Multicast Server에 Join한다.
각 라인은 pim-dence-mode로 모두 설정한다.
2> Multicast Table
Multicast Server 224.1.1.1에 대한 Root Router는 R2가 되고 224.2.2.2에 대한 Root Router는 R4가 되어서
Root Router에서 최적 경로를 정하여 Forward 시킨다.

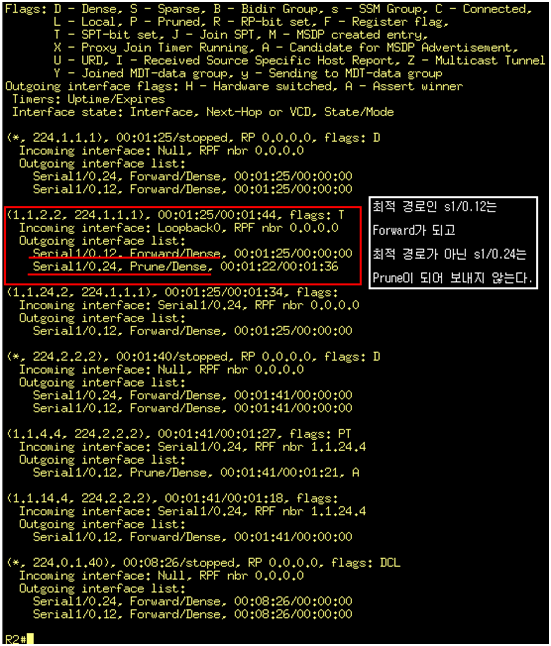

※ Multicast 224.1.1.1에 대한 Root Router는 R2가 된다.

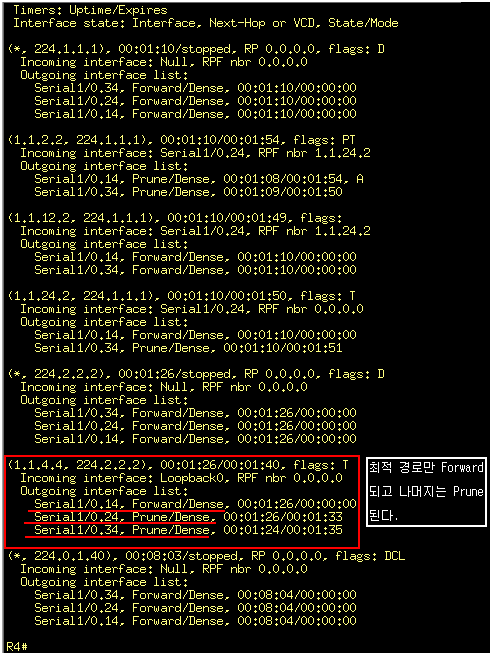

※ Multicast 224.2.2.2에 대한 Root Router는 R4가 된다.

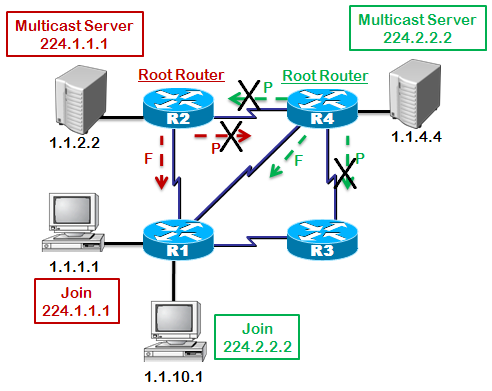

그림을 통하여 보면은 다음과 같이 표현할 수 있겠다.
※ 이렇게 Source Distribute Tree 방식은 각 Multicast Server 마다 Root Router를 생성하여 Multicast Data를 전송한다.
비교적 설정이 간단하다는 장점이 있고 전체적으로 대역폭이 풍부할 경우 사용하는 것이 좋다.
2) Shared Distribute Tree
각 Multicast Source(Server)마다 Root Router를 공유하여 하나의 Root Router를 사용한다.
Shared Distribute Tree 방식의 종류는 pim-sparse mode, CBT 등이 있는데
Shared Distribute Tree 방식에서 대표적으로 사용하는 pim-sparse mode를 다음 Topology를 통해 알아 보자.

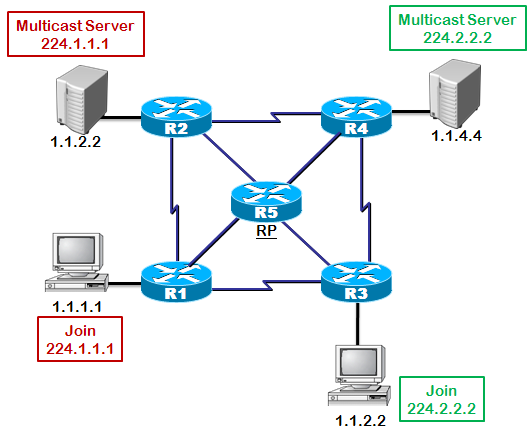

1> Topology
※ R1과 R3는 Multicast Client로 하고 R2와 R4는 Multicast Server로 한다. 각 라인은 pim-sparse mode로 하고 RP는 R5로 한다.
인터페이스에서 설정은 R1(config-if)# ip pim sparse-mode 로 하고 RP 설정은 R1(config)# ip pim rp-address 1.1.5.5로 하면 된다.
2> Multicast Table
각 라우터마다 설정한 Root Router(RP) R5의 Multicast Routing Table을 보자.
※ 각 Multicast Source(Server)는 Root Router(RP) 인 R5를 거쳐서 최적 경로를 통해 Forward한다.
그림을 통하여 보면은 다음과 같이 표현할 수 있겠다.
※ 그림과 같이 각 Server에서 Multicast Data를 보낼 시 RP인 R5를 거쳐 최적 경로를 향해 Forward한다.
대역폭이 부족한 WAN 구간에서 주로 사용하고 Server와 Client가 분산 되어 있을 때 주로 사용한다.
>>> 지금까지 Multicast Routing Protocol에서 Source Distribute Tree 방식과 Shared Distribute Tree 방식을 알아 보았다.
Network의 상황에 맞추어 알맞은 방식의 Multicast Routing Protocol을 설정해야 할 것이다.
