먼저 점 대 점 (point to point) 에 대한 설명을 좀 볼까요?
ICND P.335 에는 다음과 같이 설명되어 있습니다.
점 대 점 - 각 점 대 점 하위 인터페이스는 프레임 릴레이네트워크를 거쳐 상대편의 물리적인
인터페이스 또는 하위 인터페이스와 연결되며, 단일 PVC 연결만을 지원한다. 다시 말해서,
각 점 대 점으로 연결된 양 라우터의 인터페이스는 단일 서브넷에 포함되며, 각각이 하나의
DLCI 번호를 할당받아야 한다. 이러한 연결 방식은 일반적으로 허브 앤드 스포크 토폴로지에서
사용된다. 각 하위 인터페이스는 물리적인 점 대 점 연결과 비슷하며, 라우팅 업데이트 트래픽은
스플릿 호라이전 규칙을 적용할 필요가 없다.
멀티포인트 - 멀티포인트 하위 인터페이스는 프레임 릴레이 네트워크를 거쳐 다수의 상대편
물리적 인터페이스 또는 하위 인터페이스와 연결되기 때문에 다수의 PVC 연결을 지원한다.
이 때 프레임 릴레이 네트워크에 연결된 모든 라우터의 인터페이스는 단일 서브넷에 포함된
어드레싱과 보다 효과적인 라우팅 컨버젼스를 기대할 수 있다. 하위 인터페이스는 기본적인
NBMA 프레임 릴레이 인터페이스와 같으며, 라우팅 업데이트 트래픽에는 스플릿 호라이전
규칙이 적용된다.
물리적 인터페이스에서 하위 인터페이스를 설정하는 과정
1. interface Serial 인터페이스번호
2. no ip address
3. encapsulation frame-relay { ietf }
frame-relay lmi-type { cisco, ansi, q33a }
4. interface serial 인터페이스번호 . 하위인터페이스번호 { multipoint , point-to-point }
-> 반드시 encapsulation 설정이 되어 있어야합니다.
- 동일한 서브넷에서 모든 라우터에 IP 라우팅을 구현하려면 multipoint
- 단일 서브넷에 포함된 양단의 라우터라면 point-to-point
5. frame-relay interface-dlci DLCI번호
풀어 쓰자면... 해당 인터페이스에 논리 인터페이스를 만들기 위해서
본래의 물리적 인터페이스에 IP를 제거하고 캡슐화 방식으로 frame-relay 설정후
frame-relay 에서의 Local Management Interface 방식을 설정
각 하위 인터페이스(논리 인터페이스) 구성 모드에서 DLCI 번호를 부여.
이렇게 되겠습니다.
그럼 먼저 점 대 점 연결을 해볼까요?

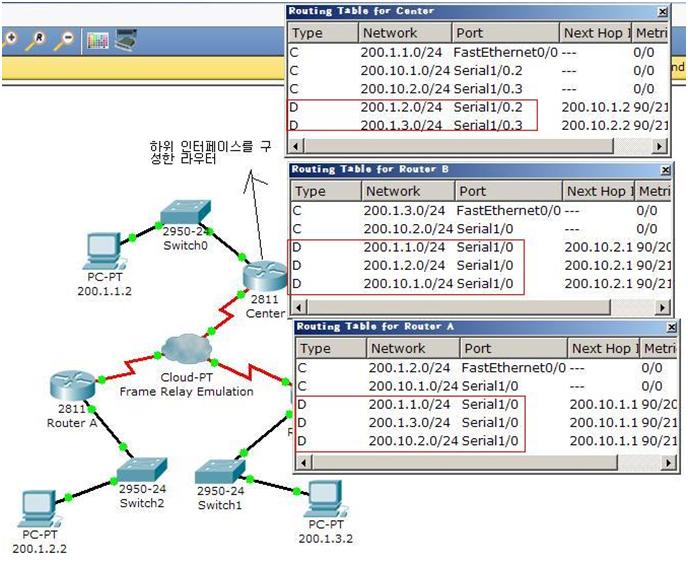

< 프레임 릴레이 점 대 점 구성 >
위에서 Center 라우터는 하나의 인터페이스를 두개의 인터페이스로 나누어서
각각 Router A, Router B 와 통신합니다.
따라서 Center - Router A 구간은 같은 네트워크이며
Cetner - Router B 구간은 같은 네트워크 입니다.
하지만 Router A - Router B 는 서로 다른 네트워크 입니다.
이런 구성을 point-to-point 구성이라고 합니다.
즉 Center 라우터를 통해서 Router A 에 딸린 네트워크와
Router B 에 딸린 네트워크가 통신을 할 수 있습니다.
즉 WAN에서 Frame Relay 의 역할은 DLCI 값 끼리의 적절한
패킷 전달 ... 이것 뿐이라는 것입니다.
즉 여기서도 우리가 라우터에 해줄 것은 그리 많지 않습니다.
그럼 구성을 한번 보겠습니다.
== Center Router ==
interface Serial1/0
no ip address
encapsulation frame-relay
frame-relay lmi-type ansi
!
interface Serial1/0.2 point-to-point
ip address 200.10.1.1 255.255.255.0
frame-relay interface-dlci 101
!
interface Serial1/0.3 point-to-point
ip address 200.10.2.1 255.255.255.0
frame-relay interface-dlci 102
== Router A ==
interface Serial1/0
ip address 200.10.1.2 255.255.255.0
encapsulation frame-relay
frame-relay interface-dlci 101
frame-relay lmi-type ansi
== Router B ==
interface Serial1/0
ip address 200.10.2.2 255.255.255.0
encapsulation frame-relay
frame-relay interface-dlci 102
frame-relay lmi-type ansi

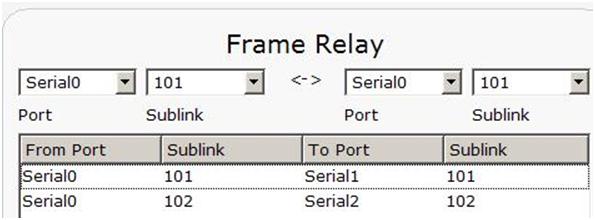

<프레임 릴레이 에뮬레이션 설정>
즉 Center 라우터의 논리적인 인터페이스 하나는 Router A 와 연결되어 있고 그 값이 101.
다른 하나의 논리적인 인터페이스는 Router B 와 연결되어 있고 그값이 102.
따라서, Center 라우터읭 Serial 0 번의 101번 주소를 가지는 거는 Serial 1 번의 101번
주소를 가지는거 하고 연결해 줄께~ 102번은 Serial2의 102번하고 연결해줄게~
라고 설정한겁니다.
이게 뭔소린가 -_- 했는데... cisco 문서들을 보고나서는 당연하다고 느껴집니다 -0-!!??
그래서.. 영어 해야 되나 봅니다... 끌.끌.끌..... ㅠ_ㅠ
여기서 사용한 명령 알아볼까요?
point-to-point 구성에 앞서 설정
Router(config)# interface serial 인터페이스번호
Router(config-if)# no ip address
Router(config-if)# encapsulation frame-relay {ietf}
Router(config-if)# frame-relay lmi-type { cisco , ansi, q333a }
Router(config-if)# no shutdown
point-to-point 구성
Router(config)# interface serial 인터페이스번호 . 하위인터페이스번호 point-to-point
Router(config-subif)# ip address 주소 서브넷
Router(config-subif)# frame-relay interface-dlci DLCI번호 -> Frame-relay 주소부여
Router(config-subif)# bandwidth 대역폭 -> 설정해야한다면 대역폭 설정
